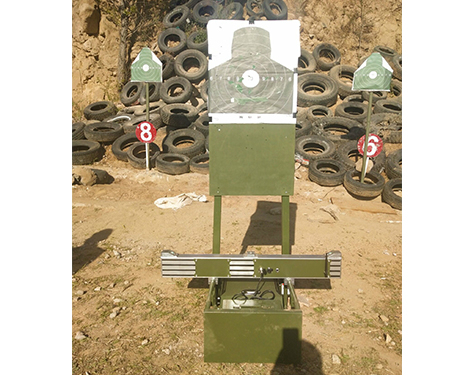

自動報靶系統作為一種新型自動報靶技術用于軍事射擊競訓項目中的基于計算機圖像識別理論的軍用自動報靶系統正是在這樣的技術背景下發展起來的.該文結合實際研發工作,詳細論述了軍用自動報靶系統中各種圖像識別功能的設計和實現過程.該自動報靶系統從工作流程上可劃分為系統初始化、靶圖像預處理和靶圖像識別三個階段.核心功能采用以下幾個圖像處理技術來實現

1、幾何校正:對存在一定程度畸變的靶圖像進行校正,以消除對彈點識別和環數識別精度產生的影響

2、中值濾波:也叫圖像平滑化.目的是消去靶圖像中的噪聲干擾,同時又能保持對象物圖像的邊緣

3、圖像減影:消除靶環線、數字等無用的背景信息,為使用固定閾值二值化靶圖像后將彈點作為唯一對象物分割出來做準備.該原理簡單高效是使該自動報靶系統能夠發揮工作效能的技術核心

4、圖像閾值化:使用固定閾值將減影后靶圖像二值化,能夠簡化彈點提取和識別算法

5、環值判定:將校正后的彈點圓心坐標和彈點最內側點坐標映射到標準胸環靶環值區域中,通過兩種算法獲得彈點的真實環數

6、彈點識別:根據模板匹配方法的基本原理,結合彈點的統計性質特征,采用改進的彈點特征向量匹配方法在二值靶圖像中識別彈點和排除干擾點.其運算速度遠遠超過傳統的模板匹配算法
